構造計算で使う λ（ラムダ）について解説します。



λはラムダと読みます。



構造計算ではお馴染みのギリシア文字の1つです。



λ（ラムダ）は、有効細長比の事です。



有効細長比とは、材料のスリムさを表す比率の事です。



材料の長さと断面2次半径の比を言います。

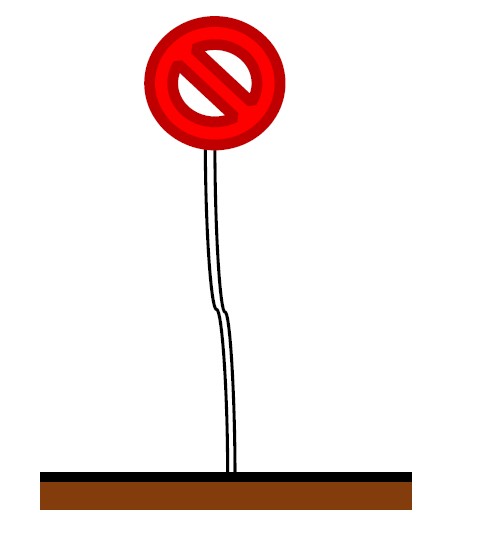

細長比（λ）の値が大きくなると!?



細長比（λ）の値が大きくなるほど『スリムで細長い』と



言う事になります。





細長比（λ）の式



細長比（λ）を求める式です。



細長比(λ)＝材料の長さ（L)／断面2次半径(�@)





ですので、λ（ラムダ）は、長さに比例し、



断面2次半径に反比例します。







材料の長さＬについて



材料の長さＬはセンチメートル（�p）で計算し、



両端ピンでL（�p）となり、境界条件によって変わります。







境界条件	倍率
両端ピン	L
一端ピン	0.7L
両端固定	0.5L
片持ち	2.0L

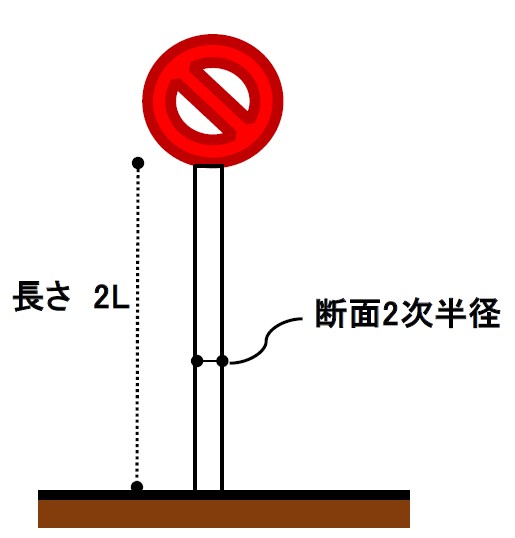

ですので上図のような柱は　2.0Lとなります。



建築基準法での細長比



この細長比は建築基準法施行令で次のように決まっています。



構造耐力上主要な部分である鋼材の圧縮材



（圧縮力を負担する部材をいう。以下同じ。）の有効細長比は、



柱は200以下、柱以外のものは250以下としなければならない



となっています。





構造計算での細長比



構造計算でλの使い方は、材料の断面2次半径を求め、



断面性能表からサイズを選定していく過程で使います。

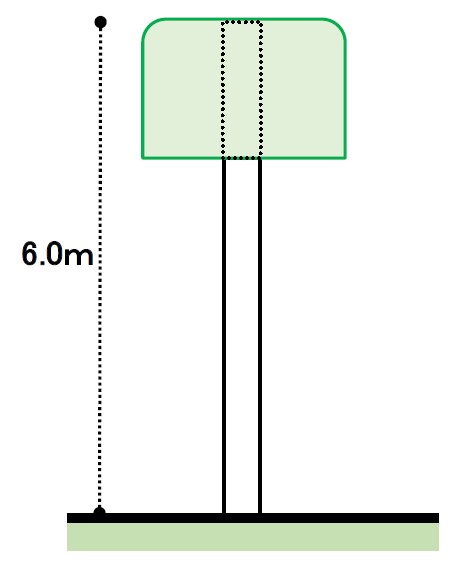

例えば、下図ような看板の柱を選ぶときなどです。







断面性能表から選んでいきます。

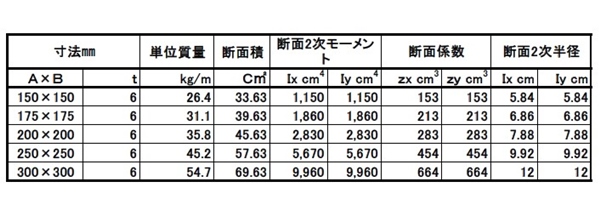

断面性能表



λ＝　2L / i　　から



i＝　2L / λ と変形し



※有効細長比は、柱は200以下なので・・・



i ＝ （2×600�p） / 200



i ＝ 6.00�p



表の断面2次半径を見て、6�p以上で最小の寸法は





□175×175×6�oの柱となります。
